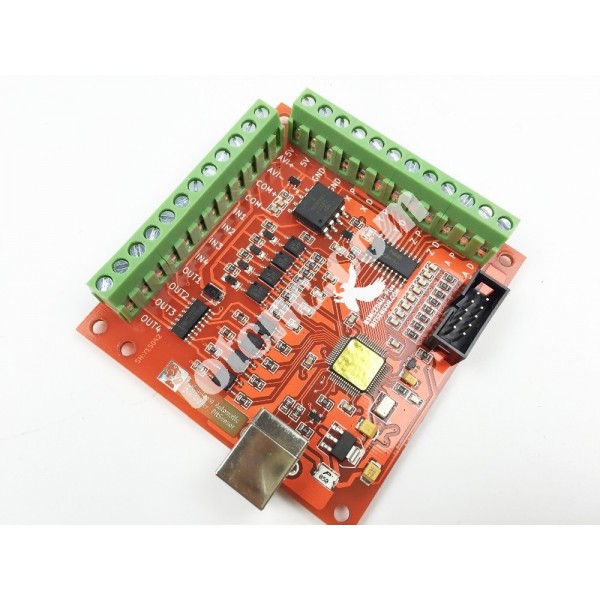

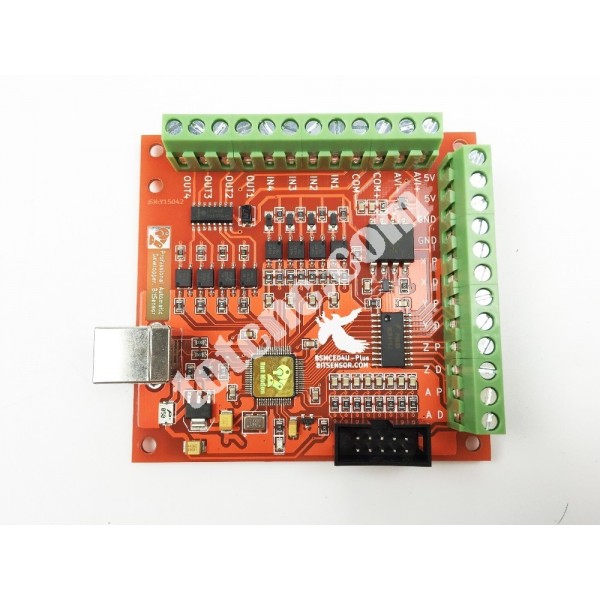

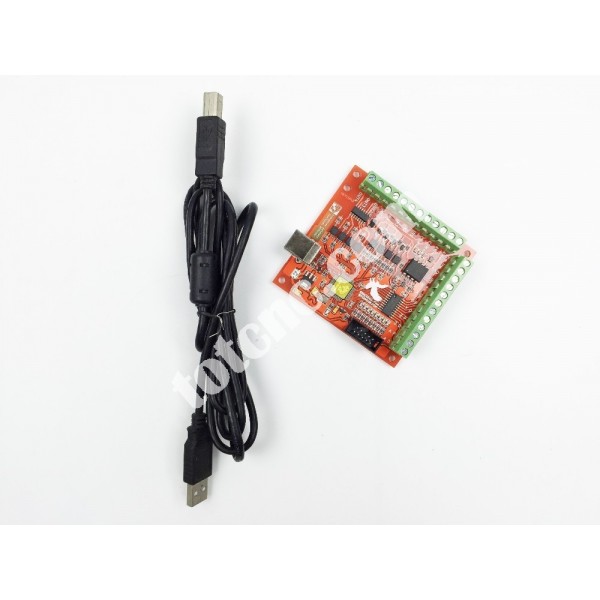

USB плата комутаційна або інтерфейсна (контроллер) на 4 осі 100кГц

Особливості:

• Підключення до 4-х крокових двигунів чи серводвигунів;
• Підтримка автопошуку інструменту.;
• Підтримка Emergency input;
• Підключення джойстика;
• Підключення кінцевиків;
• Підключення зовнішнього живлення 24В, щоб ізолювати USB та зовнішні порти та щоб зробити систему більш стабільною;
• USB порт для комунікації з ПК та Mach3;
• Вихідний порт 0В-10В для ШІМ управління оборотами шпинделя;
• Напруга живлення 5В/12В, підтримує підключення 2 або 3 PNP датчиків;
• 4 входи загального призначення (Estop, датчики тощо);
• 4 реле;
• Індикація підключення на платі.

Застосування:

• Підходить для широкого кола мікрокрокових драйверів на ринку, таких як M542, M542H, MA860H, 2MA2278, 2M542, 2M860 і т.д.
• Використовується в широкому колі машин з ЧПУ, що використовуються для координатного розкрою, маркування, лазерного різання, гравіювання, систем автоматизованого збирання і т.д.
• Цей контролер є лише інтерфейсною платою, не містить драйверів крокових двигунів. Використання можливе лише із зовнішніми мікрокроковими драйверами крокових двигунів (наприклад MA860H тощо).

Додаткові матеріали:
Документація та ПЗ для контролера ВВ4001

 - СКАЧАТЬ
