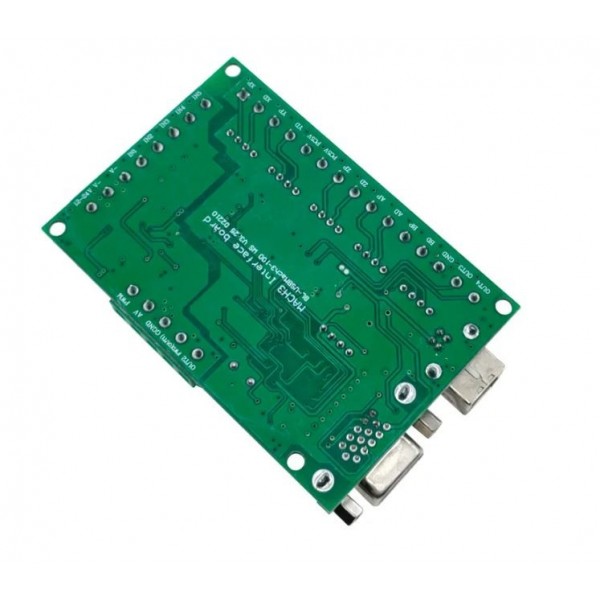

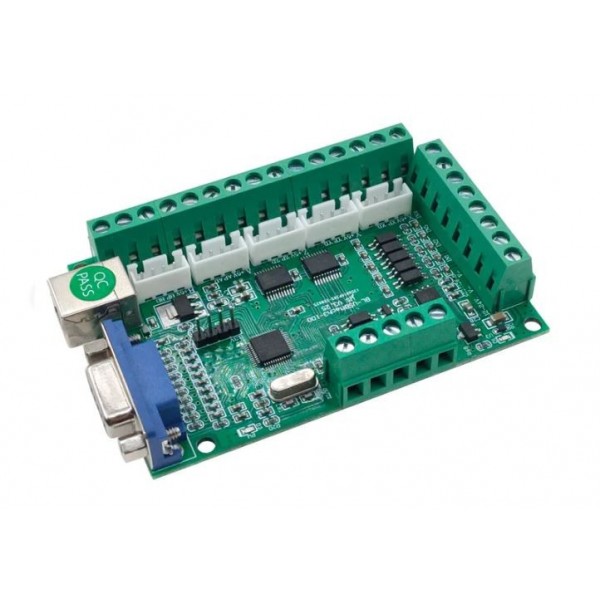

Плата комутаційна (контролер) 5 координат BL-USBMACH3-200 V3.25 100кГц DB15

Комутаційна плата CNC USB MACH3 100Khz — це пристрій, який дозволяє підключати комп’ютер за допомогою порту USB до верстата з ЧПК або, быльш розповсюдженина назва, CNC (комп’ютером з числовим керуванням або Computer Numerical Control). Він перетворює сигнали USB від комп’ютера в сигнали, сумісні з системою керування рухом верстата з ЧПК.

Програмне забезпечення MACH3 — це популярний програмний пакет для керування верстатами з ЧПК. Компонентна плата CNC USB MACH3 100Khz спеціально розроблена для використання з цим програмним забезпеченням. Він має максимальну частоту імпульсів 100 кГц, що означає, що він може надсилати команди до верстата з ЧПК зі швидкістю до 100 000 разів на секунду. Це робить його придатним для використання з високошвидкісними верстатами з ЧПК, такими як маршрутизатори з ЧПК.

Комутаційна плата CNC USB MACH3 100Khz має 5-осьовий інтерфейс, що означає, що вона може керувати рухом до п’яти осей верстата з ЧПК. Він також включає різноманітні вхідні та вихідні канали, які дозволяють йому взаємодіяти з іншими пристроями, такими як кінцеві вимикачі та шпиндельні двигуни.

Щоб використовувати комутаційну плату CNC USB MACH3 100Khz, вам потрібно буде підключити її до комп’ютера за допомогою порту USB і до верстату з ЧПК, яким ви хочете керувати. Вам також потрібно буде встановити програмне забезпечення MACH3 на комп’ютері та налаштувати його для зв’язку з верстатом з ЧПК через комутаційну плату.

Важливо ретельно дотримуватися інструкцій виробника щодо встановлення та використання коммутаційної плати CNC USB MACH3 100Khz, щоб забезпечити належну роботу та безпеку. Якщо ви не впевнені щодо будь-якого аспекту встановлення чи роботи комбінованої плати, вам слід звернутися за порадою до кваліфікованого інженера з ЧПК.

Опис:

• - Зовнішній широкий вхід напруги, 12-24 В, і функція антиреверсу.
• - Підтримка різних версій програмного забезпечення MACH3 і підтримка останньої версії.
• - Підтримка Windows XP, WIN7, WIN8, WIN10, підтримка 64-розрядних систем, підтримка ноутбуків, підтримка планшетних комп'ютерів.
• - Усі вхідні сигнали оптоізольовані, а для забезпечення безпеки комп'ютера можна підключити аварійну зупинку, налаштування ножа, обмеження та повернення на нуль. Вхід можна підключити до механічного кінцевого датчика або безконтактного кінцевика (зазвичай відкритого з NPN).
• - За допомогою оптронної ізольованої аналогової напруги 0-10 В ви можете керувати аналоговим вхідним інвертором напруги 0-10 В, контролювати швидкість шпинделя.
• - Забезпечити вихід ШІМ (рівень 5 В), можна підключити до контролера швидкості шпинделя, керованого ШІМ.
• - Присутні 4 вихідні порти (рівень 5 В), можна підключити до релейного модуля оптрона, керувати водяним охолодженням, туманом тощо.
• - Максимальна вихідна частота 100 кГц на вісь, може бути підключена до загального анода або загального катода, вхідний рівень 5 В, драйвер крокового або серводвигуна з оптронним входом (імпульс + напрямок).
• - У той же час забезпечується 5-осьовий інтерфейсний кабельний роз'єм (DB15), який легко підключається

В комплект включено:

• - 1 x CNC BL-USBMACH3-200 V3.0 100кГц Breakout Board

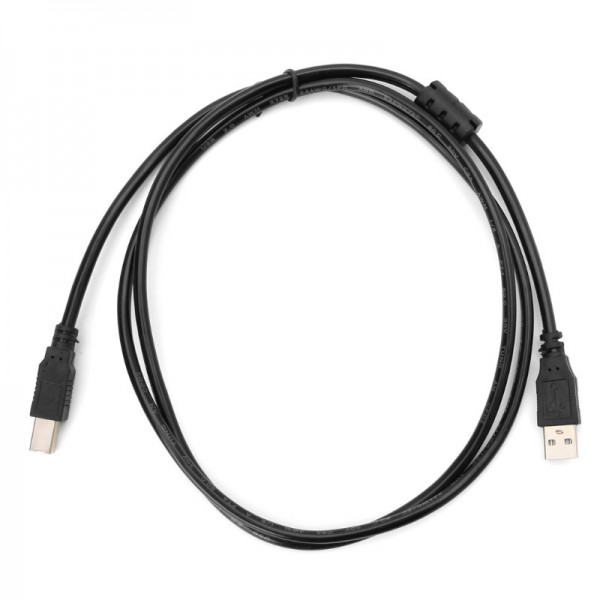

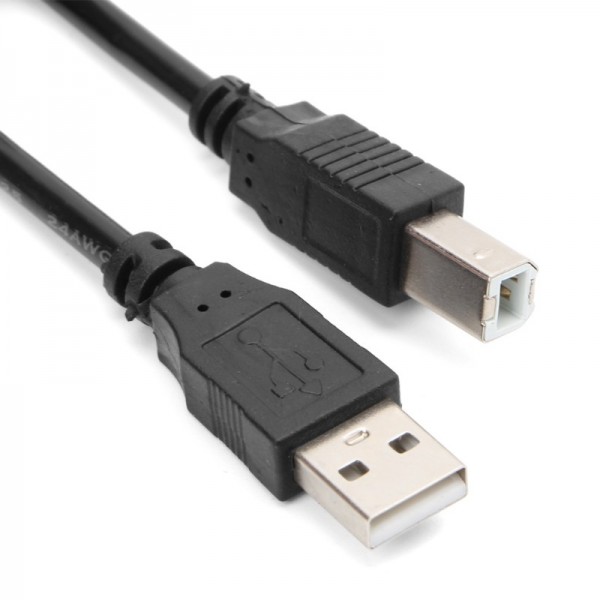

• - 1 x USB кабель
• - 1 х CD
