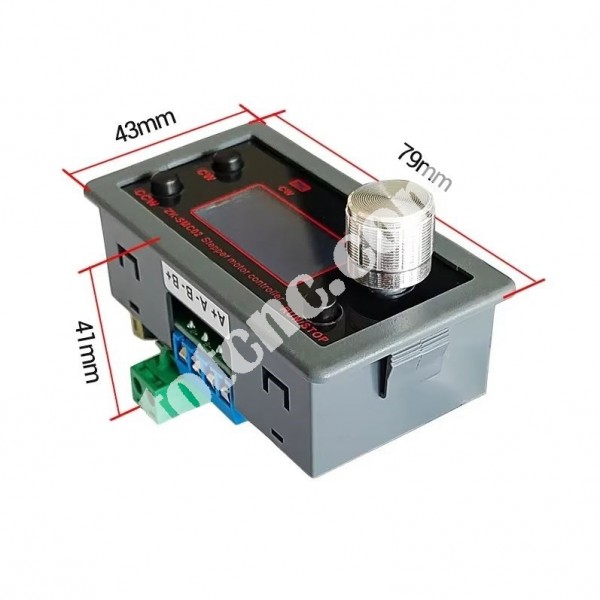

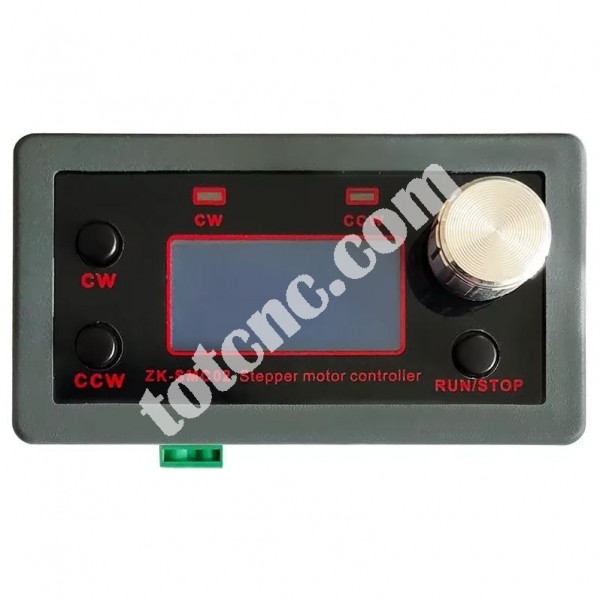

Контролер-генератор сигналу з драйвером для крокових двигунів ZK-SMC02

Опис:

ZK-SMC02 це модуль управління роботою, спеціально розроблений для одноосьових крокових двигунів. Модуль має вбудовані кілька фіксованих режимів роботи, і користувач може швидко вибрати відповідну траєкторію руху. Ви можете зберегти та встановити відстань/швидкість/затримку/час циклу, коли живлення вимкнено. Він може працювати незалежно як модуль, або його можна використовувати разом з іншими системами. Його можна використовувати в загальних випадках промислового контролю, але не можна використовувати в спеціальних галузях, таких як лікування та протипожежний захист, або в життєво важливих сферах.

Особливості:

- широкий спектр застосування
- LCD-дисплей
- Автоматичний та ручний режим керування
- Можливість керування через COM-порт (serial communication with TTL) (+3.3V, TX, RX, GND)
- Основні функції системи: автоматична, ручна, налаштування, керування послідовним портом

Технічні характеристики:

Модель: ZK-SMC02 контроллер крокового двигуна
Двигун адаптера: кроковий двигун
Струм крокового двигуна: 4А
Кількість осей управління: одна вісь
Сигнал двигуна: загальний катод
Діапазон живлення: DC 5-30V універсальний
Контроль прискорення та уповільнення: є
Захист від зворотної полярності входу: є
Дистанційне управління зв'язком: послідовний порт TTL
Основні функції системи: автоматична, ручна, налаштування, керування послідовним портом
Діапазон швидкості: 0,1~999 обертів/хв
Кількість імпульсів прямого обертання: 1-9999 імпульсів
Кількість зворотних імпульсів: 1-9999 імпульсів
Час роботи циклу: 1-9999 разів
Час затримки вперед: 0,0-999,9 секунд
Час затримки інверсії: 0,0-999,9 секунд
Діапазон вибору сегментів: 1-128 сегментів
Середовище використання продукту: -5°C-60°C (без конденсації)

Комплектация:

- 1шт модуль ZK-SMC02

Схема інтерфейсів rонтролера-генератора сигналу з драйвером для крокових двигунів ZK-SMC02

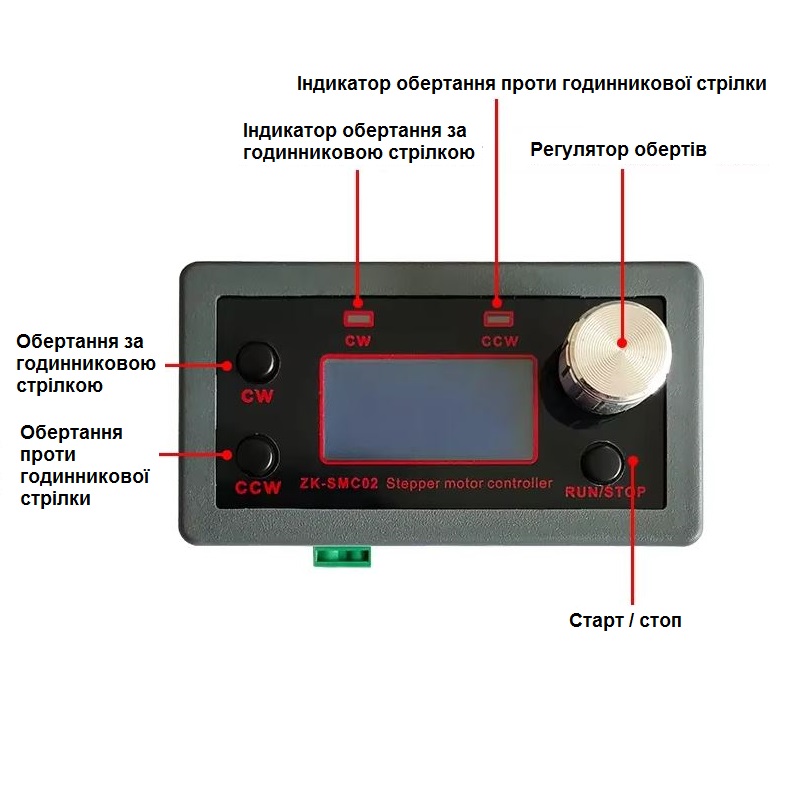

Інтерфейс користувача

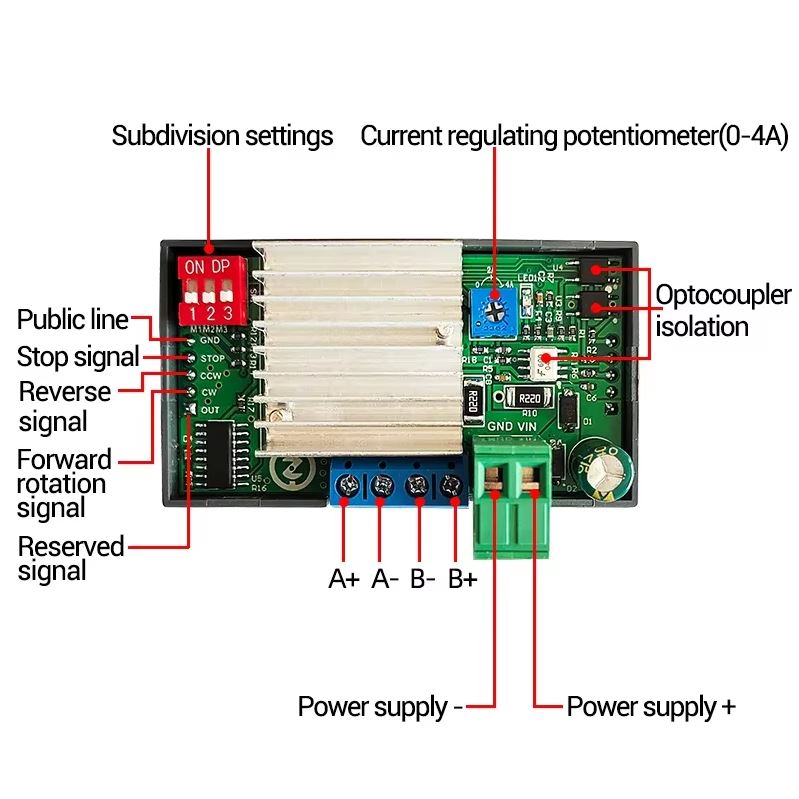

Інтерфейс підключення крокового двигуна та периферії
