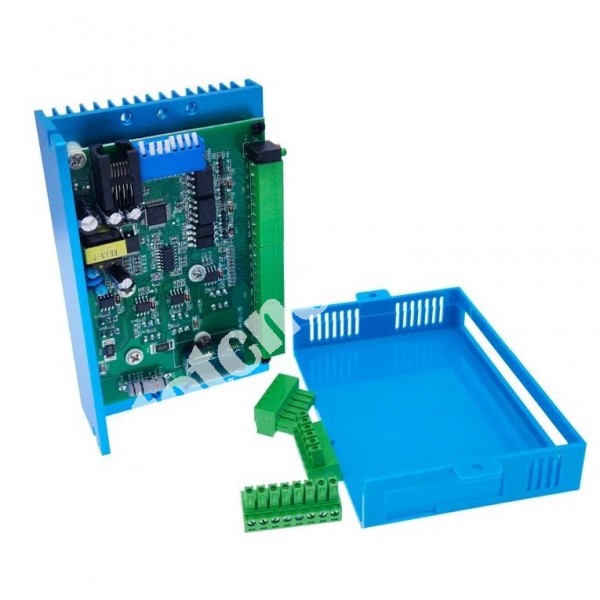

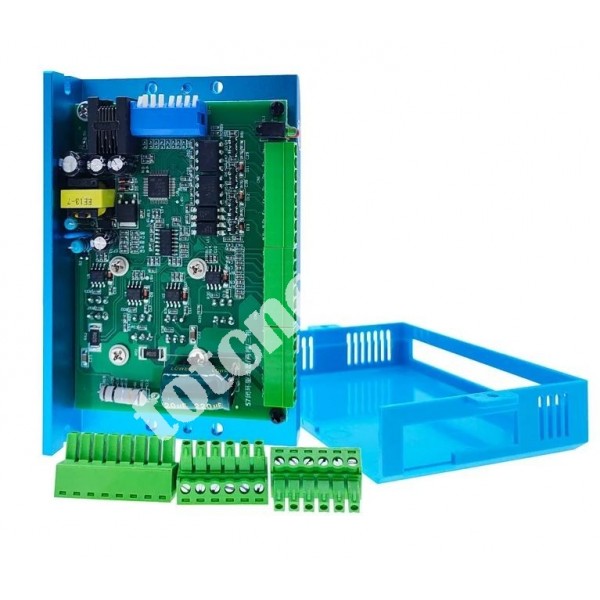

Драйвер гібридного серводвигуна HBS57H 6А DC24-80В

HBS57H – це 2-фазний гібридний сервопривід крокового двигуна серії NEMA23 та NEMA24. Він використовує нове покоління 32-бітного цифрового сигнального процесора (DSP) та технологію векторного керування, що дозволяє запобігти втраті кроків кроковим двигуном та забезпечити точність двигуна. Зниження крутного моменту набагато нижче, ніж у звичайного крокового двигуна без зворотнього зв'зку, коли він працює на вищій швидкості. Значно покращна продуктивність та крутний момент на високих швидкостях. Тим часом керування струмом базується на навантаженні, що може ефективно зменшити підвищення температури двигуна, а отже, продовжити термін служби двигуна. Вбудований сигнал позиціонування та вихідний сигнал тривоги допомагають верхньому монітору контролювати та керувати. Функція сигналізації ультрарізниці позицій може забезпечити безпечну роботу машини. Система із замкнутим контуром є ідеальним вдосконаленням та гарною заміною системи із розімкнутим контуром. Крім того, вона також має деякі функції серводвигунів змінного струму, але ціна цього драйвера лише вдвічі менша за ціну серводвигунів змінного струму.

Характеристики

• Система із замкнутим контуром крокового двигуна, ніколи не втрачає крок.
• Покращення вихідного крутного моменту двигуна та робочої швидкості.
• Автоматичне регулювання струму залежно від навантаження, зниження підвищення температури.
• Підходить для всіх умов механічного навантаження (включаючи шків ременя низької жорсткості та колесо), немає потреби в налаштуванні параметра підсилення.
• Двигун працює плавно та має низький рівень вібрації, високі динамічні характеристики при розгоні та уповільненні.
• Відсутність вібрації від високої до нульової швидкості.
• Привід із замкнутим циклом крокового двигуна серії NEMA 23 та NEMA 24 з крутним моментом 2,2 Н·м - 3 Н·м.
• Частота імпульсів може досягати 200 кГц.
• 16 видів мікрокроків на вибір, максимальна частота 51200 мікрокроків/об.
• Діапазон напруги: DC24V~80V.
• Функція захисту від перевантаження по струму, перенапруги та ультрарізниці позицій.

Застосування

Крокова система із замкнутим циклом може бути застосована до всіх видів невеликого автоматичного обладнання та інструментів, таких як гравірувальний верстат, спеціальна промислова швейна машина, машина для зняття зачистки, маркувальна машина, дозувальна машина, різальна машина, лазерний фотонабірний верстат, графічний плоттер, верстат з ЧПУ, автоматичне, складальне обладнання тощо.
