Драйвер крокового двигуна DM542 4.2A

Опис:

DM542 драйвер для двофазних гібридних крокових двигунів з напругою живлення від 24В до 48В. Він призначений для керування 2-фазними кроковими двигунами з 4, 6 або 8-ми висновками та зовнішніми диметрами від 42мм до 86мм та струмом до 4.2А.
Відмінна риса даного драйвера це схема управління, яка дозволяє крутити кроковий двигун з параметрами, наближеними до сервоприводів, практично без шуму та вібрації. За допомогою цього драйвера Ви легко можете досягти підвищеного моменту на високих оборотах двигуна та вищої точності позиціонування порівняно з іншими драйверами двофазних крокових двигунів.
Цей драйвер широко використовується в середніх і великих верстатах з ЧПУ, таких як фрезерні, швейні, пакувальні верстати та багато інших.

Особливості:

- Частота 20кГц;
- Оптоізольовані вхідні сигнали;
- Вихідний струм налаштовується DIP перемикачами;
- Дроблення кроку 2,4,8,16,32,64,128,256 5,10,25,50,125,200;
- Підтримка сигналів TTL та диференційованих сигналів;
- Момент крокового двигуна пов'язаний зі швидкістю обертання, але з кроком;
- Висока швидкість запуску;
- Утримання високого моменту на високих швидкостях;

Специфікація:

- Живлення: 24-48В
- Максимальний струм: 4.2А
- Вихідний струм на фазу: 1.5А-4.2А
- Робоча температура: -15 - +45 град.

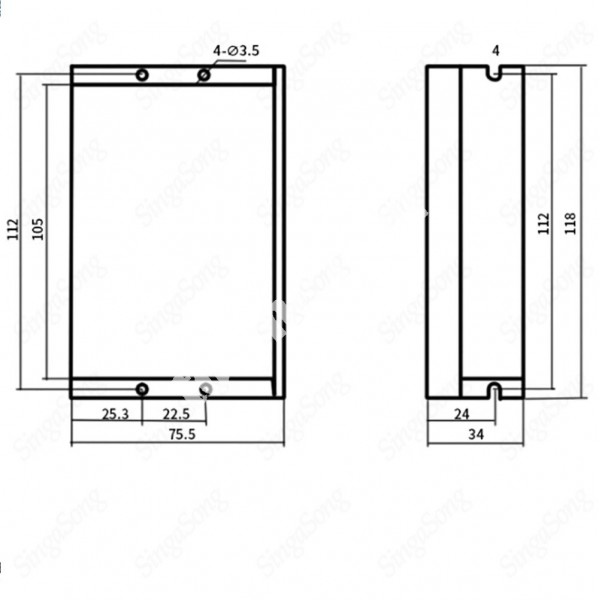

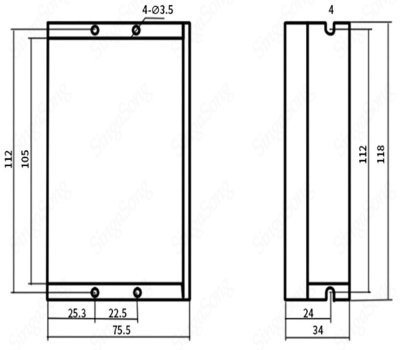

- Розмір: 118мм*75.5мм

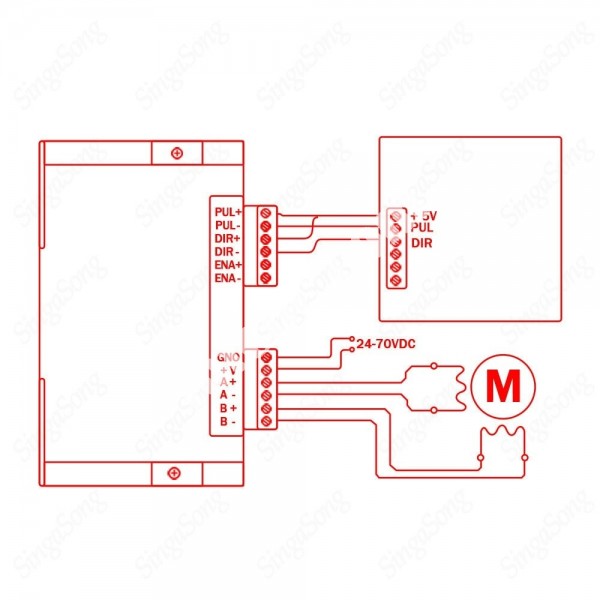

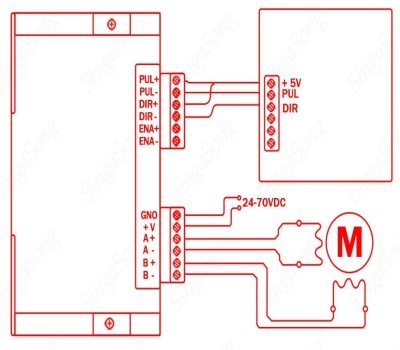

Схема подключения:

Комплектація:

- 1шт драйвер крокового двигуна DM542
