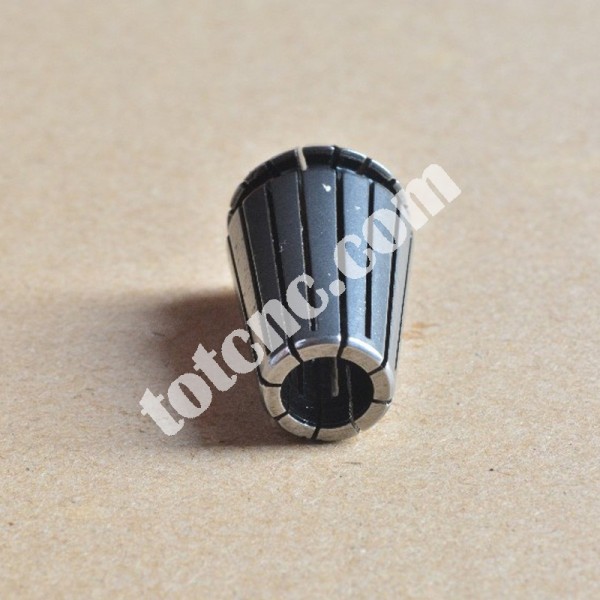

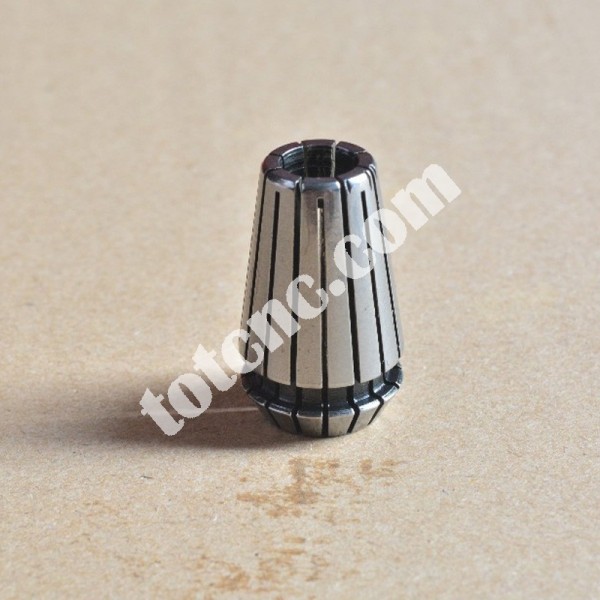

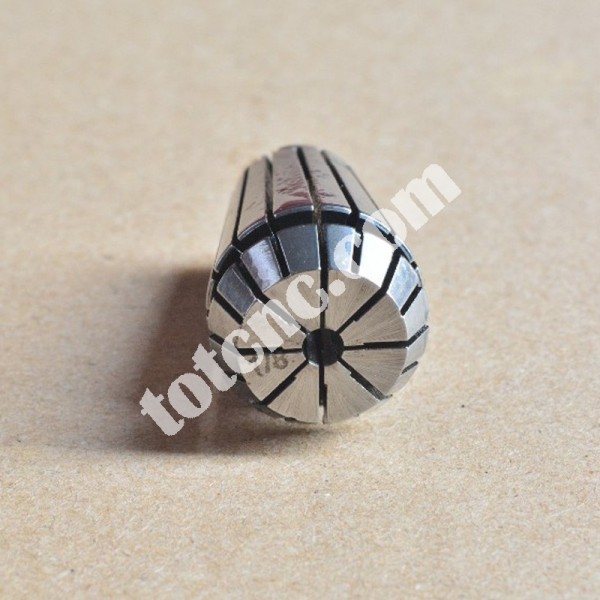

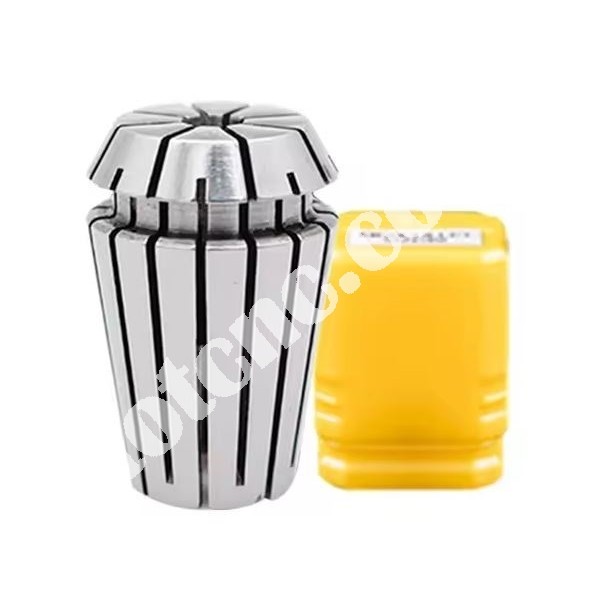

Цанга ER20 1/8дюйма(3.175мм)

Цанга метрична затисна стандарту ER20 для фрез з хвостовиками від 2.175мм до 3.175мм.

Детальніше

CER20031

Цей товар не продається по одному. Ви повинні вибрати щонайменше 1 кількість товару

У наявності з:

10 шт шт


Сообщите мне, когда товар станет доступен

134 грн

цанги оснастки оснастка метричні ER20

Особливості
Ці ER20 цанги широко застосовуються в верстатах ЧПУ для свердління, фрезерування, нарізання різьблення, і т.д.
Дозволяють жорстко фіксувати обробний інструмент із високою точністю.

Опис:
Матеріал: HSS
Точність: 0.015mm
Твердість: 45-48
Конус: Стандартний конус



Загальні характеристики
МодельРозмір фрезт (мм)
ER20-1 0.5 - 1.0
ER20-2 1.5 - 2.0 (допустимо до 1мм)
ER20-3 2.0 - 3.0
ER20-3.175(1/8") 2.175 - 3.175
ER20-4 3.0 - 4.0
ER20-5 4.0 - 5.0
ER20-6 5.0 - 6.0
ER20-7 6.0 - 7.0
ER20-8 7.0 - 8.0
ER20-9 8.0 - 9.0
ER20-10 9.0 - 10.0
ER20-11 10.0 - 11.0
ER20-12 11.0 - 12.0
ER20-13 12.0 - 13.0



В даний час найпопулярніші цанги для верстатів з ЧПУ. Позначаються літерами "ER", які відповідають стандартам ISO/15488 DIN/6499.

Допускається затискати інструмент із меншим (до -0.5мм або -1мм) діаметром, ніж написаний у специфікації. Різні значення обумовлені різним діапазаном значень d (діаметр викруту під хвостовик фрези). Цей параметр називається допуск стиснення (див. таблицю).

Таблица размеров цанг ER

  • Розміри 20x31.5мм
  • Матеріал метал
  • Діаметр хвостовика 3.175мм - 1/8''
  • Виробник Без бренду
  • Країна-виробник товару Китай
  • Модель ER20
  • Точність 0.015мм
