Цанга ER16 4.0мм

Цанга метрична затисна стандарту ER16 для фрез з хвостовиками від 3.0мм до 4.0мм.

Детальніше

CER16040

Цей товар не продається по одному. Ви повинні вибрати щонайменше 1 кількість товару

Наразі товар відсутній

У наявності з:

0 шт шт


Сообщите мне, когда товар станет доступен

102 грн

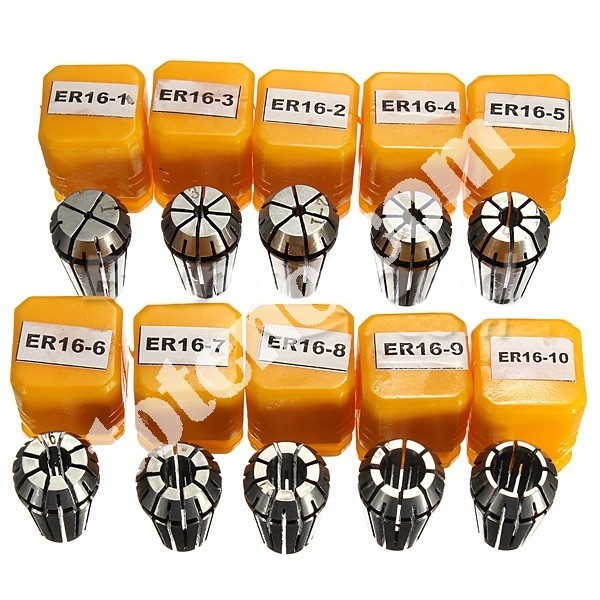

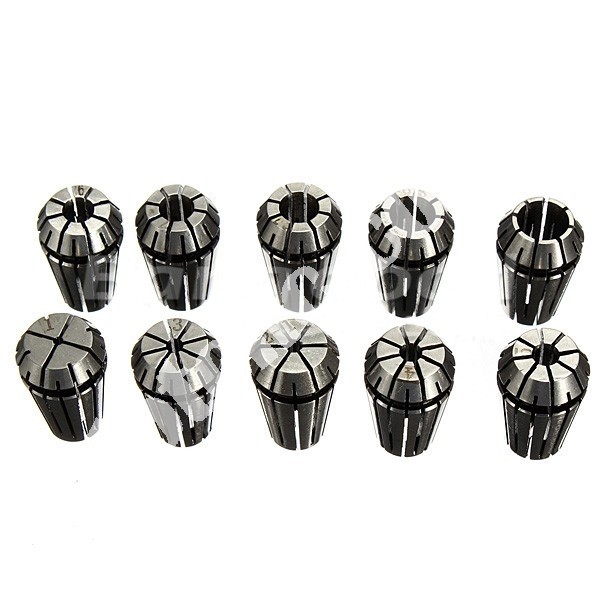

цанги ER16 оправка метричні

Цанги для ЧПУ устатковання під фрези з оправкою від 1мм до 10мм.
Подано цанги як під метричні діаметри хвостовиків фрез, так і під дюймові.

Таблиця розмірів цанг ER16 (метрична)
РозмірДіаметр оправки фрези (мм)
ER16-1мм 0.5 - 1.0
ER16-2мм 1.5 - 2.0
ER16-3мм 2.0 - 3.0
ER16-4мм 3.0 - 4.0
ER16-5мм 4.0 - 5.0
ER16-6мм 5.0 - 6.0
ER16-7мм 6.0 - 7.0
ER16-8мм 7.0 - 8.0
ER16-9мм 8.0 - 9.0
ER16-10мм 9.0 - 10.0



Таблиця розмірів цанг ER16 (дюймова)
РозмірДіаметр оправки фрези (мм)
ER16-1/16" 1,0875 - 1,5875
ER16-3/32" 1,88125 - 2,38125
ER16-1/8" 2,175 - 3,175
ER16-5/32" 2,96875 - 3,96875
ER16-3/16" 3,7625 - 4,7625
ER16-7/32" 4,55625 - 5,55625
ER16-1/4" 5,35 - 6,35
ER16-9/32" 6,14375 - 7,14375
ER16-5/16" 6,9375 - 7,9375
ER16-11/32" 7,73125 - 8,73125
ER16-3/8" 8,525 - 9,525



Модель: ER16 (1мм-10мм)
Матеріал: High Grade 1065 Carbon Steel
Биття допуск: 0.015мм

В даний час найпопулярніші цанги для верстатів з ЧПУ. Позначаються літерами "ER", які відповідають стандартам ISO/15488 DIN/6499.

Допускається затискати інструмент із меншим (до -0.5мм або -1мм) діаметром, ніж написаний у специфікації. Різні значення обумовлені різним діапазаном значень d (діаметр викруту під хвостовик фрези). Цей параметр називається допуск стиснення (див. таблицю).

Таблица размеров цанг ER

  • Розміри 16x27.5мм
  • Матеріал метал
  • Діаметр хвостовика 4.0мм
  • Виробник Без бренду
  • Країна-виробник товару Китай
  • Модель ER16
  • Точність 0.015мм
