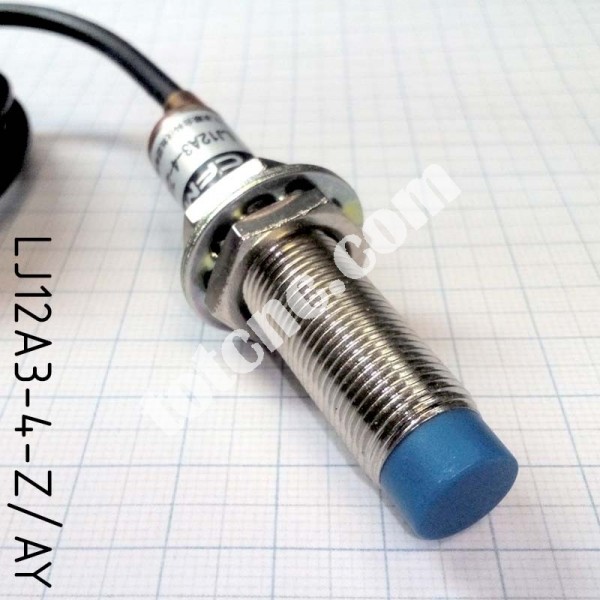

Датчик індуктивний циліндричний LJ12A3-4-Z/AY PNP NC

Індуктивний датчик - датчик безконтактного типу, призначений для контролю положення об'ектів з металів. На інші матеріали не реагує.
Індуктивні датчики успішно і широко використовуються для вирішення багатьох задач автоматизації процесів у виробництві, на конвеєрах та станках ЧПУ.
Виготовляються з нормально разімкнутими і нормально замкнутими контактами, але є варіанты з обома типами контактів в одноиу корпусі.
Працює датчик за рахунок зміни параметрів магнітного поля, що створюється катушкою індуктивності в середині датчика.

<th > Модель<th > Тип<th >Контакт<th >Входи<th >Живлення<td > LJ12A3-4-Z/BX <td >NPN <td >NO <td >3 <td >DC 6В..36В<td > LJ12A3-4-Z/BY <td >PNP <td >NO <td >3 <td >DC 6В..36В<td >LJ12A3-4-Z/AX <td >NPN <td >NC <td >3 <td >DC 6В..36В<td > LJ12A3-4-Z/AY <td >PNP <td >NC <td >3 <td >DC 6В..36В<td > LJ12A3-4-Z/CX <td >NPN <td >NO+NC <td >4 <td >DC 6В..36В<td > LJ12A3-4-Z/CY <td >PNP <td >NO+NC <td >4 <td >DC 6В..36В<td > LJ12A3-4-Z/EX <td >  <td >NO <td >2 <td >DC 6В..36В<td > LJ12A3-4-Z/DX <td >  <td >NC <td >2 <td >DC 6В..36В<td > LJ12A3-4-J/EZ <td >  <td >NO <td >2 <td >AC<td > LJ12A3-4-J/DZ <td >  <td >NC <td >2 <td >AC

Схеми підключення датчиків:

Схемм датчиків PNP и NPN:

<p >PNP вихід датчика.
Навантаження (Load) постійно подключене до «мінусу» (0V)

<p >NPN вихід датчика.
Навантаження (Load) постійно підключене до «плюса» (+V)
