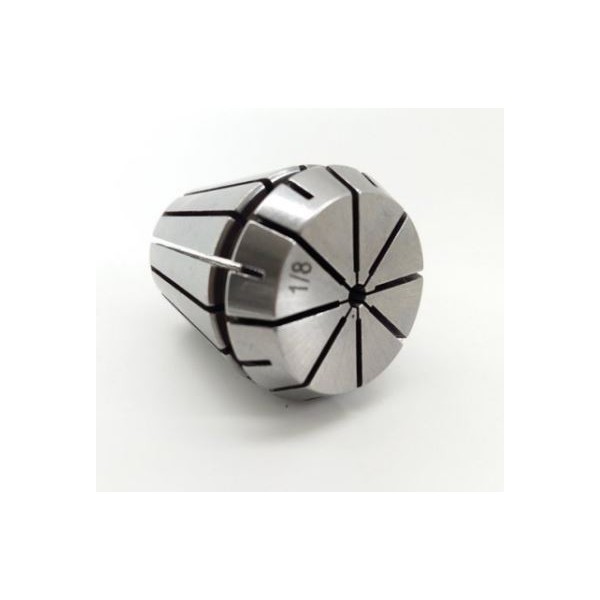

Цанга ER32 1/8дюйма(3.175мм)

Особливості
ER32 використовуються в ЧПУ верстатах для свердління, фрезерування, нарізування різьблення, і т.д.
Дозволяють жорстко фіксувати обробний інструмент із високою точністю.

Опис:
Матеріал: Spring steel 65Mn HRC: 44-48
Точність: 0.015mm
Конус: 16 градусів

Висота: 40мм

<th >Діметр хвостовика затискаємої фрези (мм)<td >1.2 - 2.0<td >2.0 - 3.0<td >3.0 - 4.0<td >4.0 - 5.0<td >5.0 - 6.0<td >6.0 - 7.0<td >7.0 - 8.0<td >8.0 - 9.0<td >9.0 - 10.0<td >10.0 - 11.0<td >11.0 - 12.0<td >12.0 - 13.0<td >13.0 - 14.0<td >14.0 - 15.0<td >15.0 - 16.0<td >16.0 - 17.0<td >17.0 - 18.0<td >18.0 - 19.0<td >19.0 - 20.0

Загальні характеристики

Модель
ER32-2
ER32-3
ER32-4
ER32-5
ER32-6
ER32-7
ER32-8
ER32-9
ER32-10
ER32-11
ER32-12
ER32-13
ER32-14
ER32-15
ER32-16
ER32-17
ER32-18
ER32-19
ER32-20



 В даний час найпопулярніші цанги для верстатів з ЧПУ. Позначаються літерами "ER", які відповідають стандартам ISO/15488 DIN/6499.

Допускається затискати інструмент із меншим (до -0.5мм або -1мм) діаметром, ніж написаний у специфікації. Різні значення обумовлені різним діапазаном значень d (діаметр викруту під хвостовик фрези). Цей параметр називається допуск стиснення (див. таблицю).
